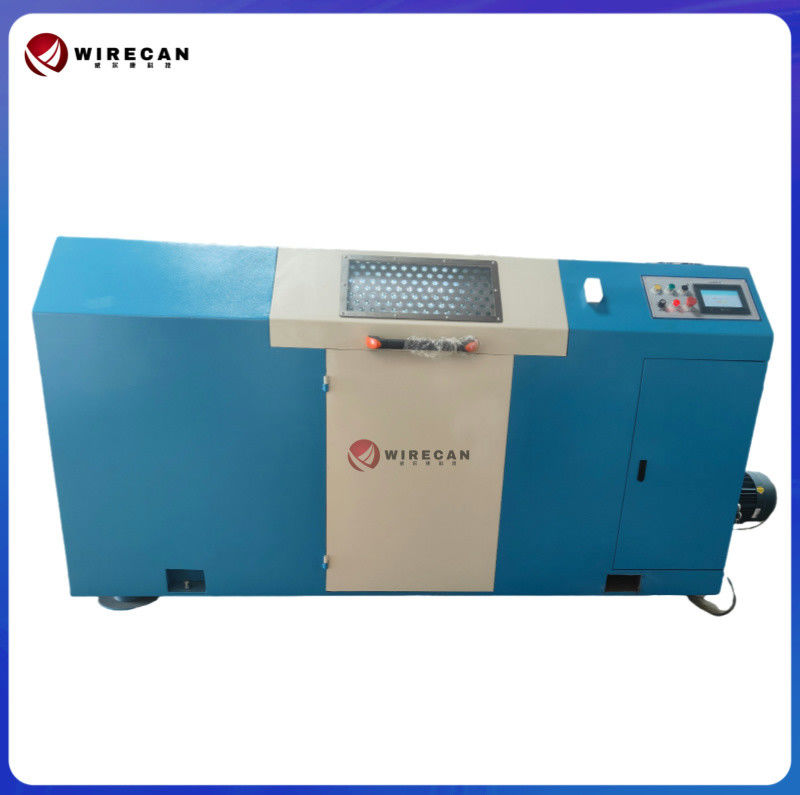

Máquina de torsión de cables de alta velocidad
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | I-suntop |
| Certificación: | SGS |
| Número de modelo: | El GF-650 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | By negotiation |

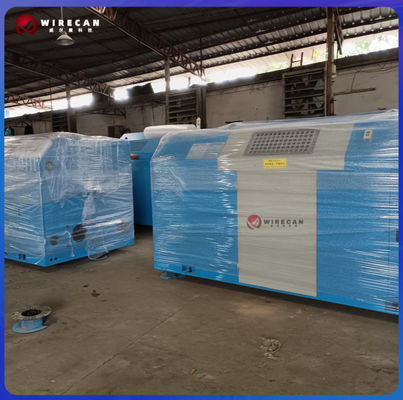

| Detalles de empaquetado: | Película de plástico+caja de madera |
| Tiempo de entrega: | Días de Min.30working |
| Condiciones de pago: | Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an |
| Capacidad de la fuente: | Hasta máquina diferente |
|
Información detallada |
|||
| Solicitud: | de cable de cobre de torsión de agrupación | control de tono: | SOCIEDAD ANÓNIMA |
|---|---|---|---|
| Garantía: | 12 meses | Diámetro del conductor: | 0.16-1.0m m |
| Fuerza: | 20kw | Tipo de máquina: | 650 mm |
| Rango de diámetro del alambre: | 0.5 mm-10 mm | Diámetro máximo de las vigas: | 80mm |
| Diámetro máximo del cableado: | 100mm | SOCIEDAD ANÓNIMA: | Siemens/Inovance |
| Echada de la torsión: | 3mm~30m m | inversor: | Yaskawa |
| Velocidad: | 80-120 metros por minuto | Frecuencia: | 50HZ/60HZ |
| Marca inversor: | Yaskawa | Tipo: | Máquina para torcer cables de cobre |
| Tipo de la torsión: | tipo voladizo | Nombre de producción: | Máquina de agrupamiento de doble giro |
| Uso: | de cable de cobre de torsión de agrupación | ||
Descripción de producto
Máquina de torsión de cables de cambio de paso con control PLC, máquina de agrupación de doble torsión
i-suntop Equipos de cables y alambres eléctricos 2022022...
1. Aplicación paraMáquina de torsión de cables de cambio de paso con control PLC, máquina de agrupación de doble torsión :
Aplicar para la agrupación de aeroespacial, instrumentos médicos, teléfonos móviles, computadoras portátiles y conductores ultrafinos (más de siete piezas de alambres de aleación, alambres estañados, alambres con cubierta de plata y alambres esmaltados).
2. Especificación de la máquina paraMáquina de torsión de cables de cambio de paso con control PLC, máquina de agrupación de doble torsión :
| Tipo de máquina | GF-650 |
| Diámetro de un solo alambre | Φ0.16-1.0mm |
| Área de sección transversal de trenzado | 0.8-6.0mm2 |
| Paso de trenzado | 11.15-60.24mm |
| Volumen de carga de cobre (Máx.) | 400kg |
| Velocidad del arco de torsión (Máx.) | 1800rpm/min |
| Dirección de trenzado | S/Z |
| Parada automática | 1. Freno automático para rotura de alambre interior y exterior |
| 2. Señal de envío de conteo de metros automático para informar cuando se alcanza el medidor establecido | |
| Rodamiento | Rodamientos principales de Suecia, rodamientos subsidiarios de Japón |
| Potencia del motor principal | Control de frecuencia de 7.5KW |
| Índice de ruido | Aproximadamente 75dB |
| Eje de recogida | Φ500mm,Φ630mm |
| Tamaño de la máquina | 2900*1500*1650 |
| Peso de la máquina | 3350kg |
3. Las ventajas de Máquina de torsión de cables de cambio de paso con control PLC, máquina de agrupación de doble torsión
- Alambre de trenzado de alta calidad

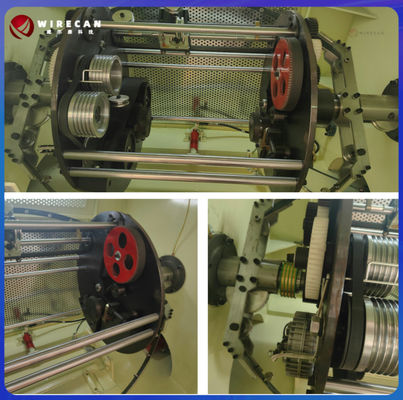

El sistema de paso de alambre adopta una nueva estructura y el alambre pasa directamente de la rueda guía del eje principal a la banda del arco, por lo que el
se resta el fenómeno de rayado y salto causado por la falla de la rueda guía de la esquina en la rueda de Al.
-Reducir la tasa de fallas y los costos de mantenimiento
El motor principal está lubricado con aceite y circula y se enfría de forma natural, lo que extiende eficazmente la vida útil de los rodamientos del eje principal.
Los rodamientos de toda la máquina son de marcas japonesas conocidas, el cinturón de arco está hecho de nuevos materiales y tiene buena flexibilidad.
En funcionamiento a alta velocidad, evita el salto de stock causado por la vibración. Inversor, embrague de polvo magnético, freno electromagnético,
gato hidráulico, etc. son todas marcas famosas importadas.
-Fácil de operar
Software Siemens, control PLC, operar en la pantalla táctil, cambiar de marcha para cambiar la longitud de la capa.
4. Descripción del producto:
La máquina de trenzado de alta velocidad φ500-φ630 está diseñada para satisfacer las necesidades de la producción de cables de alta eficiencia, ofreciendo precisión y durabilidad para las operaciones de trenzado. Esta máquina es ideal para producir cables uniformes y de alta calidad en diversas aplicaciones, incluidos cables de alimentación, cables de comunicación y cables industriales.
5. Características principales:
- Compatibilidad de carretes amplia: Admite tamaños de carretes que van desde φ500 mm a φ630 mm, lo que proporciona flexibilidad para varios tipos de cables.
- Operación de alta velocidad: Alcanza una velocidad máxima de producción de hasta 150 m/min, optimizando los ciclos de producción y aumentando el rendimiento.
- Trenzado de precisión: Garantiza un trenzado constante y uniforme, mejorando el rendimiento del cable y reduciendo el desperdicio.
- Sistema de control avanzado: Equipado con un sistema de control PLC y una interfaz HMI para una fácil operación, monitoreo en tiempo real y ajustes precisos.
- Duradero y confiable: Construido con materiales de alta calidad para soportar la producción continua en entornos industriales exigentes, lo que garantiza un rendimiento duradero.
- Características automatizadas: Incluye carga automatizada de carretes y control de tensión para una mayor eficiencia y una menor intervención manual.
