El SGS intermedio de alta velocidad de la máquina del trefilado 37kw aprobó
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | I-suntop |
| Certificación: | SGS |
| Número de modelo: | GF-17DT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | By negotiation |
| Detalles de empaquetado: | Caja plástica de film+wooden |
| Tiempo de entrega: | Días de Min.30working |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | Hasta diversa máquina |
|
Información detallada |
|||
| Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar | Garantía: | Garantía de un año |
|---|---|---|---|
| Diámetro de la entrada: | Φ3.0~Φ2.6 | Voltaje: | 380V |
| Condición: | Nuevo | Diámetro del mercado: | Φ0.4~Φ1.2 |
| Color: | Los requisitos de los clientes | Uso: | máquina usada del trefilado |
| Nombre: | Máquina de cobre múltiple del trefilado DT21/8 con el recocido | Material de dibujo: | cobre |
| Velocidad de dibujo: | 1200M/MIN | ||
| Resaltar: | máquina intermedia del trefilado 37kw,Máquina intermedia del trefilado del SGS,máquina de alta velocidad del trefilado 37kw |
||
Descripción de producto

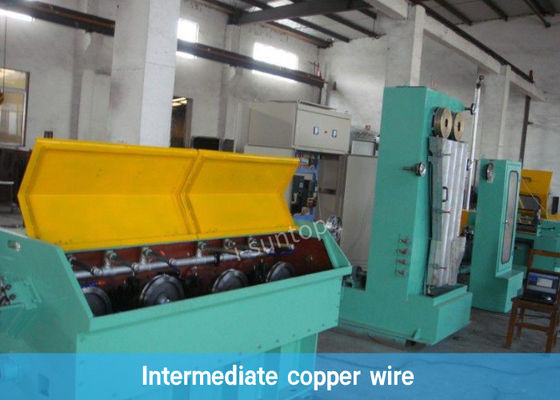

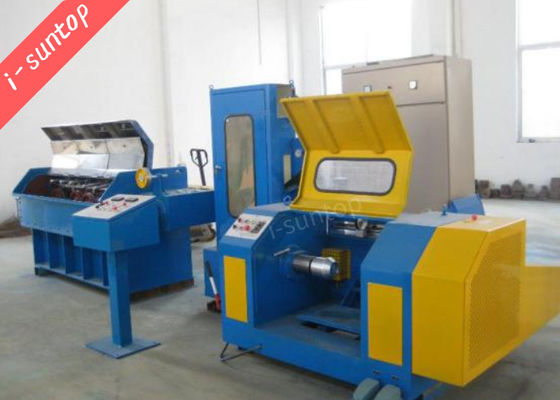

Máquina de cobre intermedia de alta velocidad del trefilado con el annealer
Trefilado machine20220301.pdf del cobre de I-suntop
1. Uso para la máquina de cobre intermedia del trefilado con el annealer:
La cadena de producción es aplicable para el alambre de cobre de 3.0-2.6m m, dibujado hacia fuera hasta el alambre de 0.4-1.2m m. Junto con annealer, el alambre acabado del conductor con proceso de recocido se puede utilizar para la encalladura siguiente o la protuberancia del proceso.
2. Especificación para la máquina de cobre intermedia del trefilado con el annealer:
| Artículos | GF-17DT | GF-17DST | GF-17MDST | GF-HST |
| Sistema de control | Tipo análogo tradicional/control numérico con el expediente de la producción | |||
| Diámetro del mercado | Φ0.4~Φ1.2 | Φ0.4~Φ1.6 | Φ0.4~Φ1.2 | Φ0.4~Φ1.8 |
| Diámetro de la entrada | Φ3.0~Φ2.6 | Φ3.5~Φ2.6 | Φ3.2~Φ2.6 | Φ3.5~Φ2.6 |
| Línea velocidad máxima | 1200 | 2000 | 1500 | 1800 |
| Dados NO. | 17 | 17 | 17 | 17 |
| Ratio del resbalón de m/c | 18%+12.5% | el 20%+15% | el 15%+10% | 19.5%+10% |
| Capítulo | Molde del hierro | Soldado con autógena por la placa de la ganga | ||
| Cabrestante | Tungsteno | |||
| Diámetro máximo del cabrestante | Φ260 | Φ250 | Φ254 | Φ280 |
| Diámetro del cabrestante de la velocidad del arreglo | Φ260 | Φ250 | Φ252 | Φ280 |
| Tamaño de la bobina del Spooler | Φ400~Φ630 | |||
| Tipo loading&unloading de la bobina | Dedal doble del extremo | |||
| Capacidad de carga máxima | 500KG/MAX | |||
| Tipo de transmisión | Por la cadena | Por los engranajes de la tierra de la precisión | ||
| Atravesar la unidad | Tipo del motor de la velocidad-abajo de la correa 90KW | |||
| Rotura | Freno magnético/freno de disco | |||
| Sistema de la revisión | Spooler del control síncrono del PID | |||
| Detección del dispositivo | Balanza del peso por el brazo oscilante | |||
| Control de tensión | La presión de aire ajusta | |||
| Motor principal | 37KW | 55KW | 37KW | 45KW |
| Motor del Spooler | 11KW | 11KW | 11KW | 11KW |
| Método de Annealer | recocido de la Tres-sección | |||
| Máximo recueza la corriente | DC1200A | DC2000A | DC1500A | DC2000A |
| Máximo recueza el voltaje | DC50V | DC50V | DC50V | DC50V |
| Poder de recocido del motor | 60KVA | 100KVA | 75KVA | 100KVA |
| Cantidad del vapor | 12kg/h | 12kg/h | 12kg/h | 18kg/h |
| Capacidad del agua de enfriamiento | 300L/min | 400L/min | 300L/min | 500L/min |
| Capacidad del aire comprimido | 0.4~0.6mpa, 30L/min | 0.4~0.6Mpa, 50L/min | 0.4~0.6mpa, 30L/min | 0.4~0.6Mpa, 50L/min |
| Fuente de energía | 380V 50/60HZ | |||
| Tamaño de la máquina | 13300*3500*3400 | |||
| Peso de la máquina | 6500KG | 7500KG | 6500KG | 6500KG |
3. Componente para la máquina de cobre intermedia del trefilado con el annealer
| Nombre | Cantidad |
| 1. Rentabilidad (parada auto del enredo del alambre) | 1 sistema |
| 2. Máquina de dibujo principal de HXE-17DS | 1 sistema |

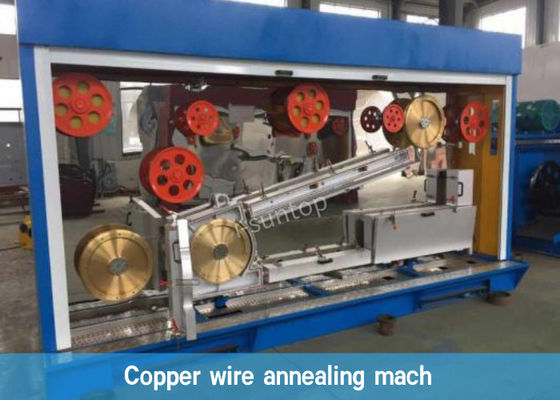

| 3. Máquina del recocido HXE-TH250 | 1 sistema |
| 4. Regulador de la tensión HXE-180 | 1 sistema |

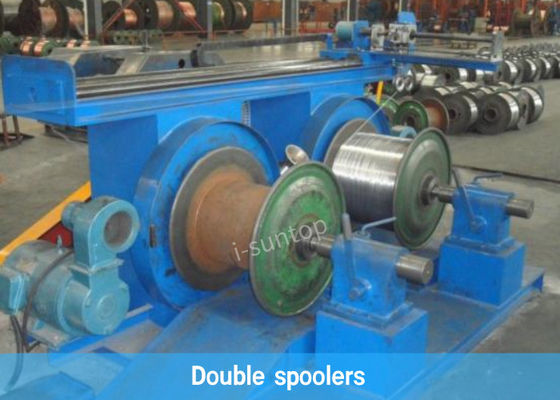

| 5. Spoolers del doble HXE-SX630 | 1 sistema |
| 6. Gabinete eléctrico | sistema 2 |
| 7. El panel de la operación | 1 sistema |
| 8. Generador de vapor | 1 sistema |
| 9. Sistema lubricante del aceite del engranaje | 1 sistema |
| 10. Recambios | 1 sistema |
4. Características para la máquina de cobre intermedia del trefilado con el annealer
-
PLC de Siemens y pantalla táctil de Siemens, con los botones como respaldo
-
Los recambios por un año serán proporcionados junto con la máquina.
-
Estructura
1-1.Frame es molde del hierro y recuece para eliminar la tensión interna.
1-2.Further procesó por la fresadora de la exactitud.
-
Fácil en la instalación y el mantenimiento.
-
Adopción de componentes famosos avanzados de la marca en piezas neumáticas, piezas eléctricas y piezas de operación.
-
Corriendo en una altos automatización e intellectualization, ninguna contaminación
-
Como el uso de la tecnología de la frecuencia, de los cambios en el contexto más grande de las partes del ratio de compresión de hacer frente a la amplia gama del dibujo de la tecnología y de la velocidad.
-
El buen sistema de enfriamiento, calidad final del alambre es muy bueno.
