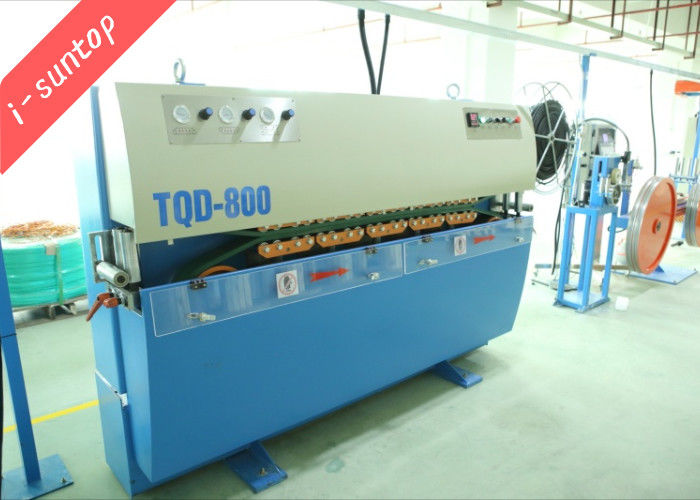

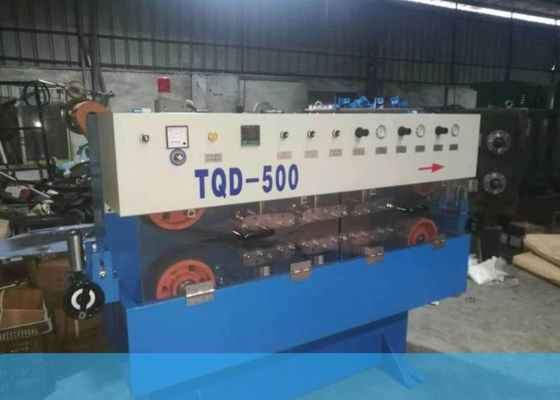

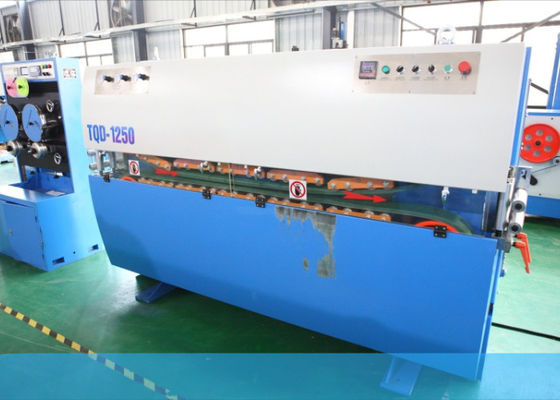

Dispositivo de Tracción Neumática para Línea de Revestimiento de Cable Óptico Exterior

El Dispositivo de Tracción Neumática es una máquina auxiliar clave diseñada para líneas de producción de cable de fibra óptica y energía, utilizada específicamente en el revestimiento de cables exteriores, extrusión de aislamiento, blindaje y procesos de formación de cables. Proporciona una tracción estable y precisa para garantizar una calidad de cable consistente durante la producción continua.

Esta unidad de tracción adopta una estructura de tracción de correa plana con sujeción neumática, que ofrece una presión uniforme y una fuerza de agarre confiable sin dañar la superficie del cable. Con una estructura mecánica bien diseñada y opciones de accionamiento flexibles, es una solución ideal para las plantas modernas de fabricación de cables.

Estructura y Diseño del Producto

El dispositivo de tracción presenta un marco robusto fabricado con placas de acero de alta calidad mediante doblado y soldadura de precisión. Su diseño compacto y moderno garantiza una estabilidad y durabilidad a largo plazo bajo operación continua.

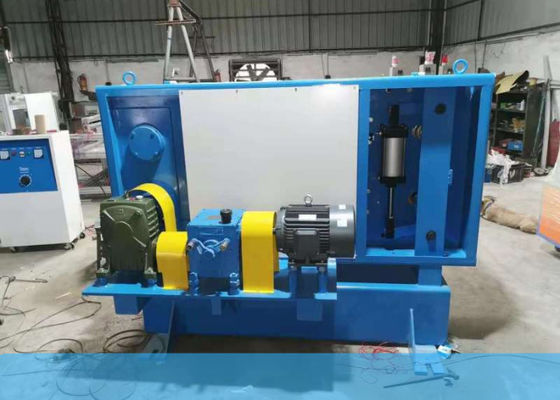

El sistema de transmisión consta de una caja de cambios de reducción accionada por motor con engranajes helicoidales endurecidos, que proporciona una transferencia de potencia suave, alta capacidad de carga y bajos requisitos de mantenimiento. Tanto el control de velocidad del motor de CC como el control de frecuencia variable (VFD) están disponibles para satisfacer las diferentes demandas de producción.

Los cilindros neumáticos aplican una fuerza de sujeción ajustable a las correas de tracción, lo que garantiza una tracción segura del cable al tiempo que minimiza la deformación o la abrasión, especialmente después de la extrusión y el enfriamiento.

Características y Ventajas Clave

• Sujeción Neumática y Tracción de Correa Plana
  Garantiza una distribución uniforme de la presión y una tracción estable para varios diámetros de cable.

• Amplio Rango de Fuerza de Tracción
  Disponible en múltiples modelos desde 200 kg hasta 15.000 kg, adecuado para la producción de cables ligeros a pesados.

• Control Preciso de Velocidad y Tensión
  Equipado con medidores electrónicos para mostrar la velocidad de la línea y el conteo de metros en tiempo real.

• Control de Tensión por Polvo Magnético (Opcional)
  Proporciona un ajuste instantáneo de la tensión, previniendo eficazmente la abrasión del cable en las cubetas de enfriamiento y asegurando la sincronización en toda la línea de extrusión.

• Diseño Estructural Flexible
  Los modelos pequeños admiten el movimiento general de la máquina o el movimiento del marco superior, lo que permite una fácil adaptación a procesos de producción especiales.

• Alta Fiabilidad y Fácil Mantenimiento
  Los componentes mecánicos de alta resistencia garantizan una larga vida útil y un funcionamiento estable.

Aplicaciones

• Líneas de revestimiento de cable óptico exterior

• Líneas de extrusión de cable de energía y control

• Líneas de blindaje y apantallamiento con cinta de cobre

• Producción de extrusión de aislamiento y cubierta de cable

• Procesos de formación y bobinado de cables

Principales Parámetros Técnicos

Configuraciones Opcionales

• Control de velocidad del motor de CC o motor VFD

• Sistema de control de tensión por polvo magnético

• Transmisión por eje a tierra para líneas de blindaje y apantallamiento

• Longitud de tracción y ancho de correa personalizados

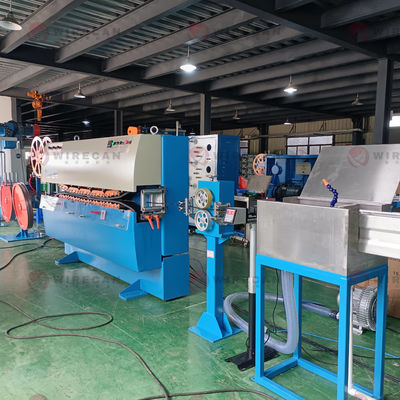

• Integración con líneas completas de extrusión de cable

Por Qué Elegir Este Dispositivo de Tracción

Este dispositivo de tracción neumática combina un fuerte rendimiento mecánico, un control preciso de la tensión y una configuración flexible, lo que lo convierte en una opción ideal para los fabricantes de cables de fibra óptica y energía que buscan una producción estable, de alta calidad y eficiente.
