Cadena de producción del cable CCV de 35KV XLPE
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | I-suntop |
| Certificación: | SGS |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | By negotiation |
| Detalles de empaquetado: | Caja plástica de film+wooden |
| Tiempo de entrega: | Días de Min.80working |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | Hasta diversa máquina |
|
Información detallada |
|||
| Clase de voltaje: | 6-35 kilovoltio | Voltaje: | 3phase 5wire, 380V 50HZ |
|---|---|---|---|
| Corte transversal del conductor: | Cu.: 35-630 Al mm2: 50-800 mm2 | Max. Weight del cable: | 10 Kg/M |
| Max. Diameter: | 75 milímetros | Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar |
| Resaltar: | Cadena de producción de 35KV CCV,línea de la protuberancia del alambre de 75m m,Línea de la protuberancia del alambre 35KV |
||
Descripción de producto

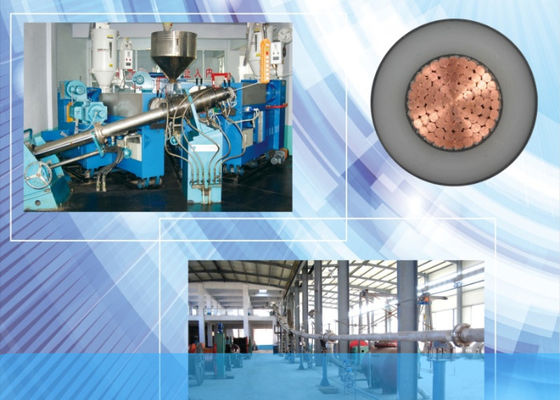

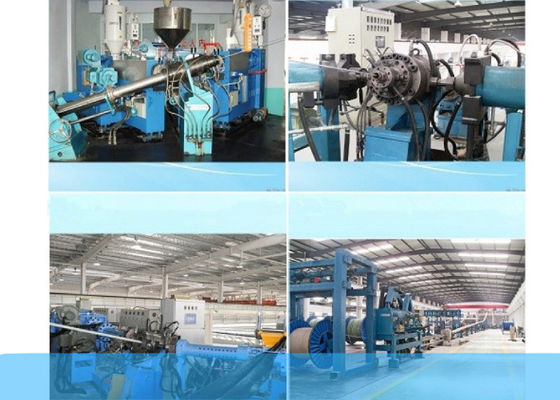

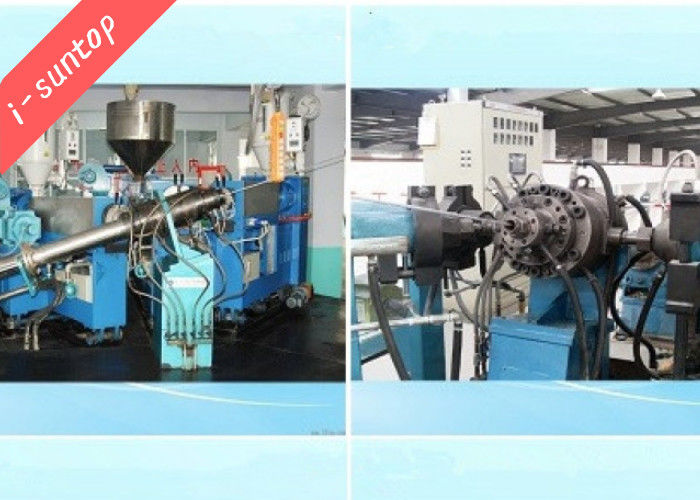

6-35 kilovoltio de cable de XLPE cadena de producción de la coextrusión Ccv de 3 capas
alambre y cable eléctricos equipments2022022 del i-suntop…
1. Uso para 6-35 kilovoltios de cable de XLPE cadena de producción de la coextrusión Ccv de 3 capas:
La línea se diseña para fabricar 6~35 kilovoltios de cable de XLPE del Cu comprimido. Conductor trenzado Al.
El arreglo de tubo es de tipo de la declinación de la semi-catenaria, adopta los tubos del XL con la calefacción del cortocircuito, el nitrógeno como el medio y el tipo de la refrigeración por agua. La medida acabada del cable de XLPE hasta estándar de GB/T 12706-2002.

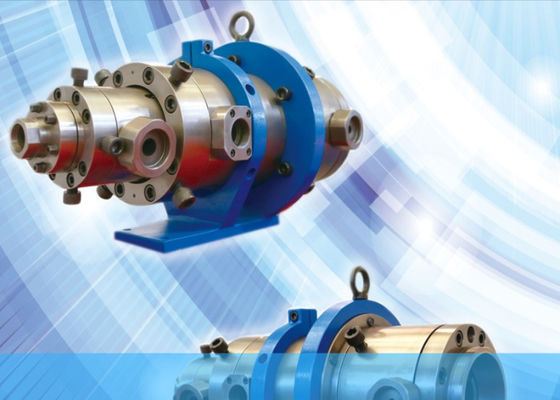

2.Composition para 6-35 kilovoltios de cable de XLPE cadena de producción de la coextrusión Ccv de 3 capas
Clase del voltaje: 6-35 kilovoltios
Longitud de aislamiento: el 115m
Coextrusión de la capa triple, nitrógeno que cura, refrigeración por agua,
Operación de la pantalla táctil del PLC control+.
El cuerpo de máquinas se pinta en RAL5010 azul marino; la cubierta y las piezas de rotación es el chrysoidine RAL2004, gabinete es RAL7038 gris. (el estándar de la tarjeta del color es RAL/K7)
3. Parámetros técnicos para 6-35 kilovoltios de cable de XLPE cadena de producción de la coextrusión Ccv de 3 capas:
| Clase del voltaje | XLPE 6-35 KILOVOLTIOS |
| Corte transversal del conductor | Cu: 35-630 mm2 Al: 50-800 mm2 |
| Max. Weight del cable | 10 Kg/m |
| Diámetro externo del cable | ≤Φ75 milímetro |
| Grueso de pared | Extrusor Φ65 0.5-2.0 milímetros para la capa interna Extrusor Φ150 2.5-10.5 milímetros para la capa del aislamiento Extrusor Φ90 0.5-2.0 milímetros para la capa externa |
| Longitud del tubo de vulcanización | ≥108m |
| Longitud de calefacción de la sección | 36 m, 6 secciones m×6 |
| Longitud de prerefrigeración de la sección | 12 m, 6 secciones m×2 |
| Longitud de la refrigeración por agua | 60 m, 6 m×10sections |
| Área necesaria de la plataforma principal (L×W) | ≥18 m×12 m para una línea |
| Altura de la plataforma 3 | ≥10 m |
| Longitud necesaria del taller (premisas) | ≥130 m |
| Gas del nitrógeno | Presión: 2.0-2.5 Mpa Pureza: 99,5% Consumo: 0.4-1.8 m3/h Volumen del tanque del N2: 5 m3 |
| Agua de enfriamiento | Presión: 0. 0.6-0.8 MPa Consumo: 25 m3/h |
| Aire comprimido | Presión: 0.6-0.8MPa Consumo: 0,8 m3/h |
| Capacidad instalada | 630kVA (voltaje del poder: 380V, 50HZ) |
| Dos líneas entrantes del poder | 3*185mm2, 3*240mm2 |
| Peso del equipo | ~80t |
