cadena de producción de 190m/Min Duplex Fiber Optic Cable para el cable de descenso de FTTH
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | I-suntop |
| Certificación: | SGS |
| Número de modelo: | I-50 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | By negotiation |
| Detalles de empaquetado: | Caja plástica de film+wooden |
| Tiempo de entrega: | Días de Min.30working |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | Hasta diversa máquina |
|
Información detallada |
|||
| Uso: | fabricación del cable del cable de descenso de FTTH +Simplex/duplex | Velocidad de diseño: | Max.190m/minuto |
|---|---|---|---|
| No de los carretes de fibra óptica de la rentabilidad: | 4/6/12 | exceso de pérdida después de la protuberancia: | el 1550nm<=0.2dB/km (sola fibra óptica del molde) |
| Garantía: | 18month | Voltaje: | 5wire trifásico 380V 50HZ |
| Motor servo: | Danfoss | PLC: | Siemens |
| Resaltar: | cadena de producción a dos caras del cable de fribra óptica,cadena de producción del cable de fribra óptica 190m/min,máquina a dos caras de la fabricación de cables |
||
Descripción de producto
Cadena de producción del cable de fribra óptica del cable de descenso de FTTH +Simplex/duplex
máquina 20220228.pdf del cable de fribra óptica del i-suntop
1. Descripción para la cadena de producción del cable de fribra óptica del cable de descenso de FTTH +Simplex/duplex:
Esta cadena de producción del cable de fribra óptica hace el cable de fribra óptica del cable de descenso de FTTH +Simplex/duplex, máximo externo del diámetro 5.0m m.
Estructuras del cable:
Diámetro externo del cable a dos caras del patchcord de A. Simplex: 1.2/1.6/2.0/3.0m m, fibras del almacenador intermediario de 0.6/0.9m m + Kevlar/hilado del aramid fortalecer miembros + la envoltura de LSZH/PVC.
Máximo externo del diámetro 5.0m m del cable de distribución de la base de B. Multi, hilado de las fibras +Kevlar/aramid del almacenador intermediario de 6core 0.9m m fortalecer miembros + la envoltura de LSZH/PVC.
El máximo externo interior micro del diámetro 3.8m m del cable óptico de la fibra de C. Mini hasta 24core coloreó el hilado desnudo de las fibras +Kevlar/aramid para fortalecer miembros + la envoltura de LSZH/PVC.
Cable de descenso de la D. FTTH: fibras desnudas + wires/FRP de acero fortalecer miembros + la envoltura de LSZH/PVC/PE,
2. Los parámetros técnicos de FTTH caen la cadena de producción del cable de fribra óptica del cable +Simplex/duplex:
| Tipo del extrusor | extrusor de 50×25 /65 ×25 |
| material de la protuberancia | LSZH, PVC, PE |
| velocidad de la estructura | Max.190m/minuto |
|
velocidad de la producción |
Max.120m/minuto (LSZH); 100m/min (PVC) para 2.0*5.0m m FTTH |
| No de los carretes de fibra óptica de la rentabilidad | 2 o 4 carretes |
| Especificación de los carretes de fibra óptica de la rentabilidad | carretes de fibra óptica estándar de los 25km y de los 50km |
| Tensión de la rentabilidad de la fibra óptica | 0.4N-1.5N |
| Cabezas no del estante de la rentabilidad del refuerzo | 2 cabezas |
| Especificación de los carretes de la rentabilidad del refuerzo | Carretes PN400 y carretes ø254×ø116×ø180×ø32 |
| especificación del refuerzo | ø0.4-ø1.0 |
| Tensión de la rentabilidad del refuerzo | 5N-20N |
| Tensión de la compensación | 5-15N |
| Cinta especificación | Carrete PN400 y carrete PN630 (ø central 56 del diámetro de agujero del eje) |
| exceso de pérdida después de la protuberancia | 1550nm<> |
| Altura de centro de la máquina | 1000m m de fondo |
3. Línea configuración para la cadena de producción del cable de fribra óptica del cable de descenso de FTTH +Simplex/duplex:
| Artículos | Qty. |
| Una rentabilidad más grande del alambre de acero del miembro de Φ800 Stengthen | 1set |

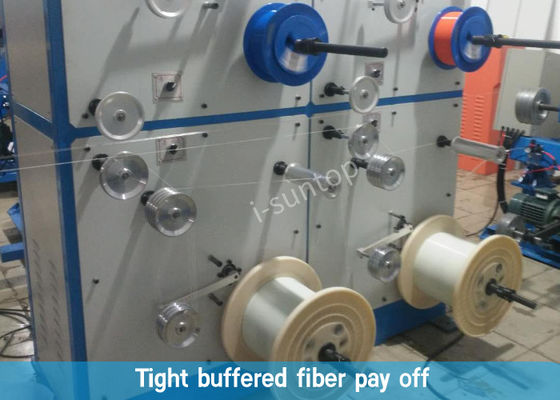

| 4 rentabilidad del alambre de acero de la fibra +2head FRP/de las cabezas pequeña | 1set |

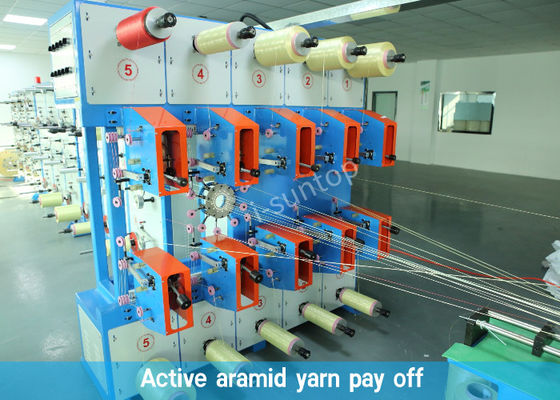

| El hilado pasivo del aramid de /active paga apagado | |
| Apoyo móvil del molde | 1set |

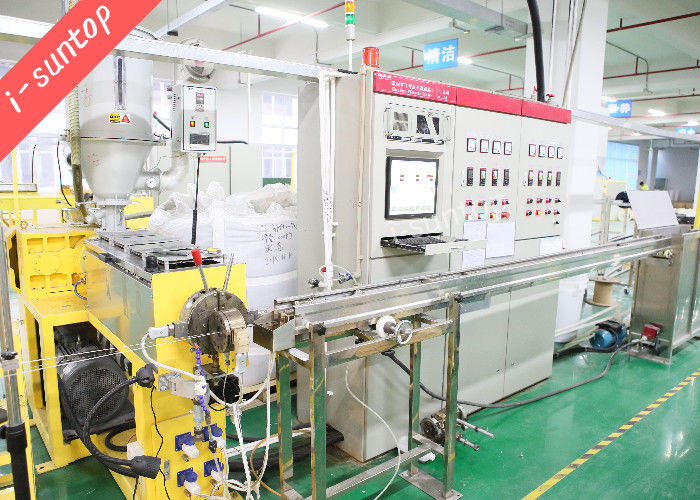

| extrusor 50 con dos la cruceta, uno para el cable de descenso de FTTH, uno para el cable a una cara/a dos caras | 1set |
| 50kg secador +hopper | 1set |
| Sistema de control de programa de IPC+PLC | 1set |
| canal de mudanza del agua de los 2.5m y el tanque de agua caliente | 1set |
| tipo fijo canal de los 8m del agua de enfriamiento y agua de enfriamiento tank+chiller | 1set |
| indicador del diámetro del laser | 1set |

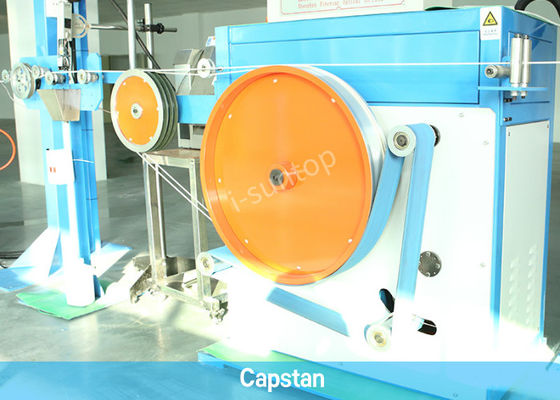

| cabrestante de la dual-rueda | 1set |
| acumulador del cable | 1set |
|
compensación del dual-eje de 400-630m m |
1set |
