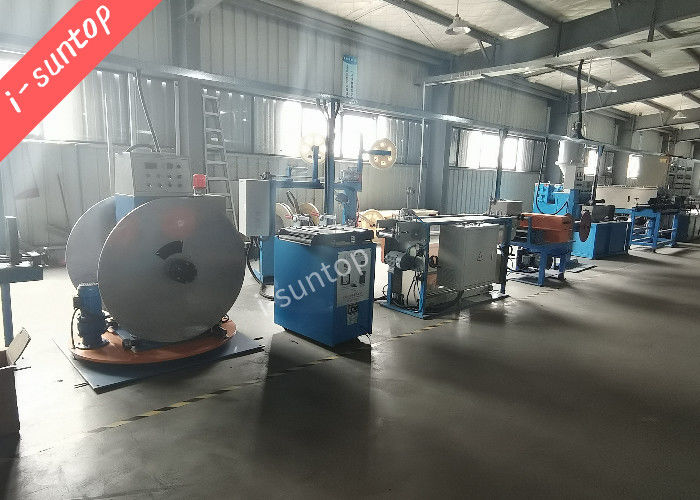

Cadena de producción acorazada del cable de fribra óptica de la cinta de acero y de aluminio

máquina 20220228.pdf del cable de fribra óptica del i-suntop

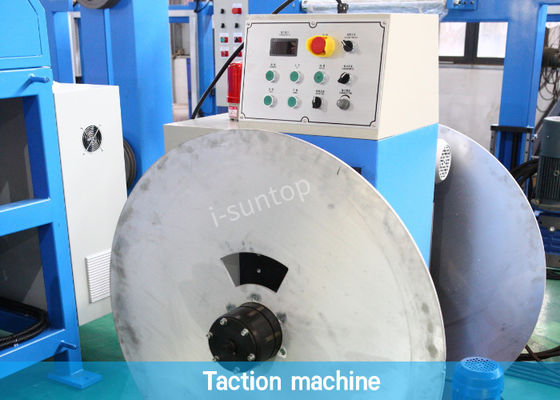

1. rentabilidad del metal de las cabezas del doble de Φ1000mm (cinta de aluminio del acero)

1-1. Conveniente para la tira (de aluminio) de acero pague apagado, puede el ° giratorio eléctrico 180

1-2. Diámetro de agujero interno de la bobina: Max.Φ150mm

1-3. Dimensión de la bobina: φ1000mm*φ150mm*φ100mm

1-4. Tensión: 3.0-25N

1-5.Tension: polvo magnético 2.5kg

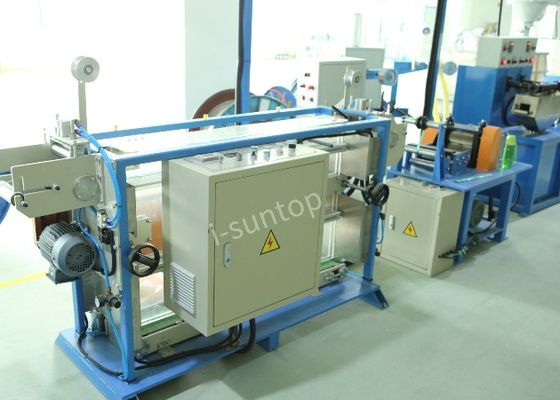

2. acumulador de la cinta de metal (cinta del Acero-aluminio)

2-1. Estructura: el tipo horizontal, la cinta de metal festooned en la caja mediante un rollo cubierto de goma impulsado por motor a una tarifa más rápida que la tarifa en la cual la cinta está siendo quitada de la caja del acumulador por el cable. Para asegurar la cinta que se mueve regularmente y que evita presionar o doblar de la correa, la unidad auxiliar para transportar será montada en la parte inferior del acumulador de la cinta.

2-2. Cinta-acumulación de anchura: 10~120m m (operación manual)

grueso 2-3.Tape-accumulating: 0.2~0.3m m

2-3. Cinta-acumulación de velocidad: Max.80m/min

2-4. Cinta-acumulación de longitud: Max.100m

2-5. Impulsión: 0.75KW

2-6. Actúe la conveniencia, gama de presión de aire: 0.1~0.6Mpa

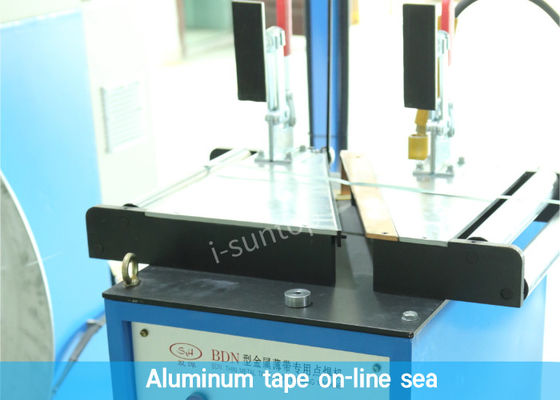

3. dispositivo en línea de la soldadura continua (cinta de acero y de aluminio)

3-1. Uso: El dispositivo será utilizado para la junta de la cinta de metal en la línea.

3-2. Característica: La hora actual y común eléctrica será fijada perfectamente

3-3. Volumen de soldadura del dispositivo: 15KW

3-4. Thickness*width de acero de la cinta: Máximo 0.05~0.65m m * 200m m

Thickness*width de aluminio de la cinta: Máximo 0.05~0.3m m * 200m m

3-5. Cambio de regla actual: 8

3-6. Tiempo de soldadura: 0.1~9.99S, operación manual la tabla electrónica del indicador digital

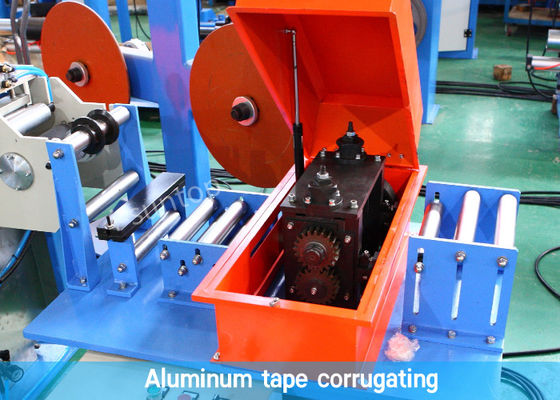

dispositivo de ondulación de la cinta 4.Metal (cinta del Acero-aluminio)

4-1. Máximo de ondulación de la velocidad: 70m/min

4-2. Echada de ondulación: 2.6-3.0m m

4-3. Anchura de ondulación: max.100mm

4-4. Profundidad de ondulación: 0.1-1.0m m (ajustable)

4-5. El rodillo de ondulación será hecho de 38CrMoAl y nitrodized, la dureza de la superficie será muy alto.

4-6. Poder del motor: 3KW

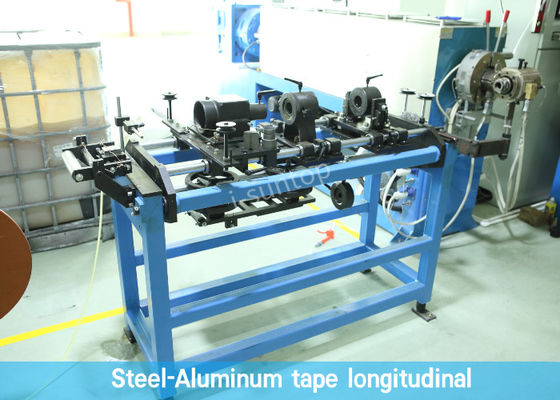

5. Dispositivo de formación longitudinal de la cinta de metal (cinta del Acero-aluminio)

5-1. Estructura y características:

a. Tipo horizontal, consistirá en la institución rectora de la cinta del Acero-aluminio, el modelo pre-anterior, el modelo de formación, el modo de determinación.

b. La distancia longitudinal modelo y la altura de centro pueden ajustar libremente según la tecnología.

c. Cinta del Acero-aluminio después de este procesar, hacer la capa de acero o de aluminio de la cinta la base, hace la dimensión total de la base subida al requisito de extrudado

5-2. anchura: max.150mm

5-3. Velocidad: 0~60m/min
