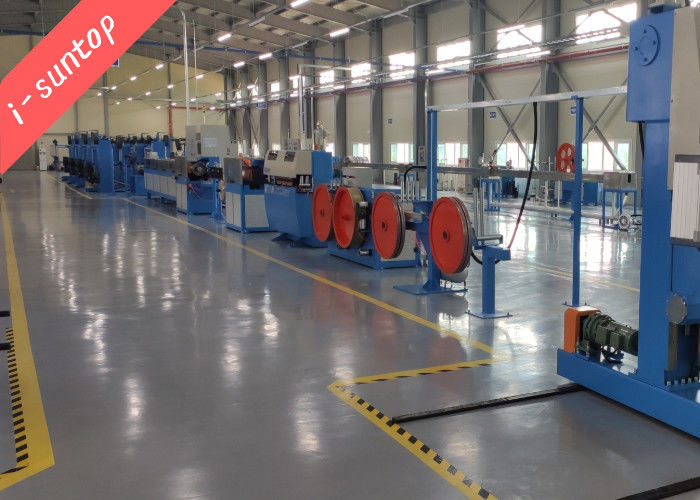

1200/12 cadena de producción del cable de fribra óptica 1800rpm para la encalladura de SZ
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | I-suntop |
| Certificación: | SGS |
| Número de modelo: | I-1200/12 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | By negotiation |
| Detalles de empaquetado: | Caja plástica de film+wooden |
| Tiempo de entrega: | Días de Min.50working |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | Hasta diversa máquina |
|
Información detallada |
|||
| Uso: | encalladura para el cable compuesto fotoeléctrico | Trenzar el material: | tubo y cable de alimentación flojos |
|---|---|---|---|
| SZ que trenza velocidad máxima: | Max.1800rpm | Echada de la encalladura de SZ: | 50mm-800m m |
| Velocidad de diseño: | Max.50m/minuto | No de pague apagado: | Max.12 |
| exceso de pérdida después de la protuberancia: | ≤ 0.02db/kilómetro (fibra del SM) | Voltaje: | 5wire trifásico 380V 50HZ |
| Resaltar: | 1200/12 SZ que trenza la cadena de producción,cadena de producción del cable de fribra óptica 1800rpm,1200/12 cadena de producción del cable de fribra óptica |
||
Descripción de producto
1200/12 cadena de producción fotoeléctrica de la encalladura de SZ del cable compuesto
máquina 20220228.pdf del cable de fribra óptica del i-suntop
1. Uso para 1200/12 cadena de producción fotoeléctrica de la encalladura de SZ del cable compuesto:
La línea se utiliza para la encalladura de SZ de los elementos flojos Ф1.8-Ф4.0mm, cable de alimentación del tubo de 1.5-10mmsquare.
2. Ventajas para 1200/12 cadena de producción fotoeléctrica de la encalladura de SZ del cable compuesto:
A. Pay-off es el dispositivo motorizado de la compensación, la tensión de la rentabilidad es estable y confiable, y el número máximo de tubos flojos puede alcanzar 12.
La encalladura del B. SZ es estructura diferenciada completa y la echada que trenza es estable.
C. El hilado que ata adopta el método cruz-que tuerce bidireccional monopunto de la doble-cabeza, y la tensión del hilado es controlada por la segmentación, que es estable y confiable.
D. La cadena de producción tiene alarmas sanas y ligeras tales como sobrante de la tensión, línea fractura del lanzamiento, y agua que bloquea fractura de la correa.
E, sistema de control industrial internacional de la informática con el alto nivel de automatización, puede ser ligado a los sistemas de MES, del ERP, a la producción de seguimiento y de manejo en tiempo real.
F. Los sistemas y los componentes de control principales adoptan marcas famosas internacionales, y la cadena de producción tiene altas estabilidad y confiabilidad.
3. Especificación de 1200/12 cadena de producción fotoeléctrica de la encalladura de SZ del cable compuesto:
| velocidad de la estructura | Max.50m/minuto |
|
Miembro de fuerza |
Ф1mm~Ф12mm |
|
Diámetro de Max.cable después de trenzar |
Ф20mm |
| No de los carretes flojos de la rentabilidad del tubo/del cable de alimentación | 12 |
| Especificación de los carretes flojos de la rentabilidad del tubo | PN800-1200mm |
|
SZ que tuerce la echada |
50mm-800m m |
|
Ángulo del revés de SZ |
máximo: 1800rpm |
|
La velocidad máxima de cabezas de grabación en relieve |
máximo: 4000rpm |
|
Echada de grabación en relieve |
20mm-500m m |
|
Pérdida adicional |
≤ 0.02db/kilómetro (fibra del SM) |
|
Requisitos de la fuente de alimentación |
55KW, de cinco cables trifásico 50HZ de AC380V el ±10% |
configuración 4.Line para 1200/12 cadena de producción fotoeléctrica de la encalladura de SZ del cable compuesto
| Artículos | Qty. |
|
800-1250m m activos pagan apagado |
1set |
|
Unidad de la tensión Φ800 |
1set |
|
Rentabilidad del tubo flojo de Φ800-1200mm/del alambre de cobre |
12sets |
|
Dispositivo de guía del alambre de acero |
1set |
|
Dispositivo del relleno de la jalea |
1set |
|
Corazones del cable que recogen el dispositivo |
1set |
|

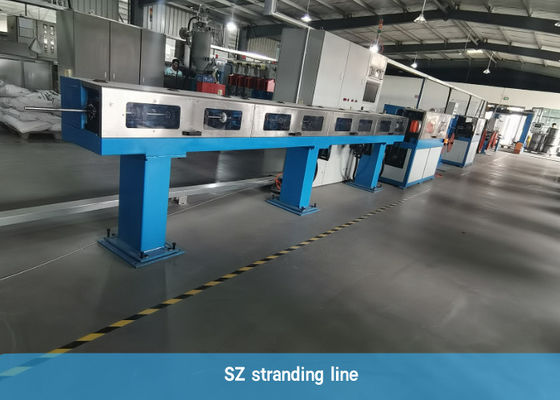

Oscilador de SZ |
1set |
|
Cruz-carpeta concéntrica de la rueda dual |
1set |
|
Agua que bloquea rentabilidad de la cinta |
1set |
|
Cruz-carpeta concéntrica de la sola rueda |
1set |
|
cabrestante doble de la rueda 800 |
1set |
|
dispositivo de 800 tensiones |
1set |
|

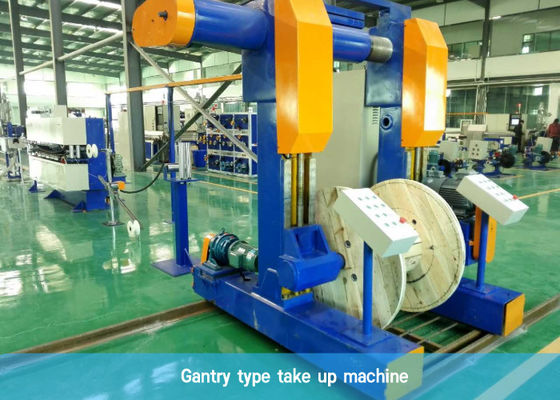

800-1600m m toman (el tipo de tierra la opción del pórtico disponible) |
1set |
|
Gabinete de control de la electricidad del programa de IPC+PLC |
1set |
