200m/de cobre Min Wire Harness Manufacturing Equipment para el cable fotovoltaico
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | I-suntop |
| Certificación: | SGS |
| Número de modelo: | I-90+70 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | By negotiation |
| Detalles de empaquetado: | Caja plástica de film+wooden |
| Tiempo de entrega: | Días de Min.30working |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | Hasta diversa máquina |
|
Información detallada |
|||
| Uso: | Alambre fotovoltaico solar del picovoltio | Material de la protuberancia: | PVC/PE |
|---|---|---|---|
| Conductor: | cobre | Tornillo Dia Meter: | 90+70m m |
| Voltaje: | 3phase 380V 50HZ/60HZ | Garantía: | 18month |
| Código del Hs: | 84794000 | Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar |
| Resaltar: | equipo de fabricación de cobre del arnés de cable,equipo de fabricación del arnés de cable 200m/min,máquina de la fabricación del cable de cobre |
||
Descripción de producto
Protuberancia de forro eléctrica del cable de alambre del cobre de la capa del aislamiento que hace la máquina
alambre y cable eléctricos equipments2022022 del i-suntop…
1. Uso para la protuberancia de forro eléctrica del cable de alambre del cobre de la capa del aislamiento que hace la máquina:
A. Suitable para la protuberancia libre del alambre de la diversa envoltura de nylon y del halógeno bajo del humo, tubo todo del tornillo adopta la refrigeración por agua
Barril de B. Screw: Adopte el último diseño japonés de la estructura y la estructura que fortalece se establece especialmente según los diversos requisitos del proceso de la protuberancia con la visión de adaptarse a la protuberancia libre del diverso halógeno bajo del humo
C. Crosshead: Halógeno bajo del humo libremente o cruceta especial
D. Heating y sistema de enfriamiento: coordinado con el diseño especial del barril del tornillo, la máquina se equipa del sistema especial de la calefacción y de enfriamiento para satisfacer el requisito de la protuberancia exacta de diversos compuestos
Máquina auxiliar de E. Extrusion: la máquina puede equipar de la máquina auxiliar apropiada (30/35/40 etc.), según diversos requisitos del proceso y después de cambiar la cruceta y atornillar el alambre de nylon de la envoltura puede ser producido inmediatamente y los diversos requisitos del proceso de la sola tira, de la tira doble como protuberancia de la doble-capa, de etc.can se satisfagan
F. control de calidad: Equipado del dispositivo de reacción externo de la detección del diámetro, del producto del control del diámetro externo y de la concentricidad etc. El parámetro tecnológico, evita el diámetro de alambre y el error del grueso del aislamiento, y la subida resultante del coste de producción
Control de G. Electrical: control importado de la pantalla táctil de inverter+PLC
2. Parámetros técnicos para la protuberancia de forro eléctrica del cable de alambre del cobre de la capa del aislamiento que hace la máquina:
| Parámetros técnicos | ||||
| Tipo de la máquina | GF-50 | GF-70 | GF-90 | GF-120 |
| Diámetro del tornillo | Φ50 | Φ70 | Φ90 | Φ120 |
| Tornillo L/D | 25:1 | |||
| Salida de Max.extrusion | 70kg/h | 150kg/h | 250kg/h | 400kg/h |
| Poder del motor | 11KW | 22KW | 75KW | 132KW |
| Diámetro de alambre | Φ0.6-4.0 | Φ1.5-12.0 | Φ3-25 | Φ20-80 |
| Dispositivo de enfriamiento | Tipo plegable tipo de W/U | |||
| Poder del recorrido-apagado | 4KW | 7.5KW | 11kw | 11KW |
| longitud del Alambre-almacenamiento | el 150m | |||
| Línea velocidad máxima | 200-500m/min | |||
| Tipo de la compensación | Paquete doble/solo del eje que empaqueta/empaquetado del eje | |||

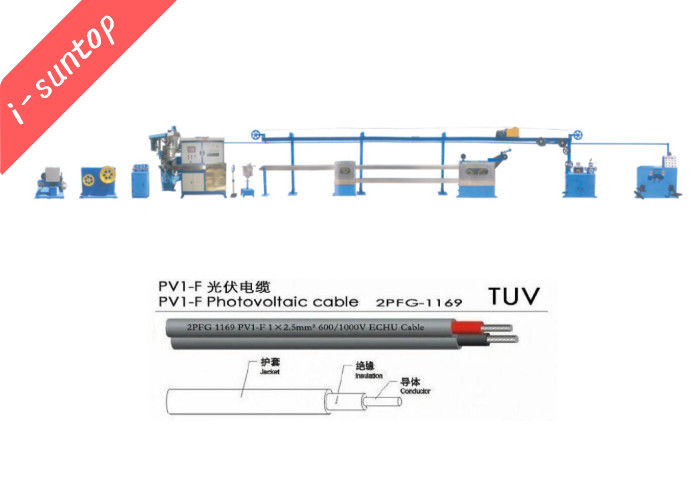

3. Descripción para la protuberancia de forro eléctrica del cable de alambre del cobre de la capa del aislamiento que hace la máquina:

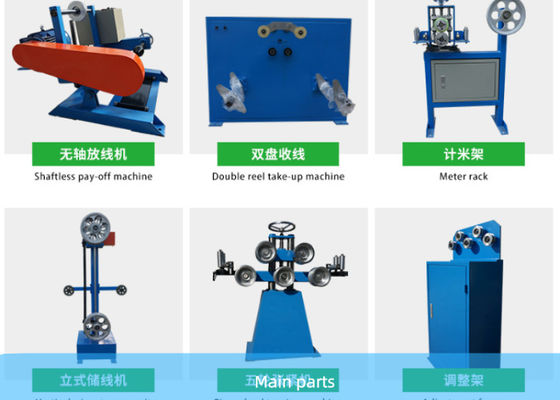

| No. | Artículo | tipo | qty. | función | Observación |

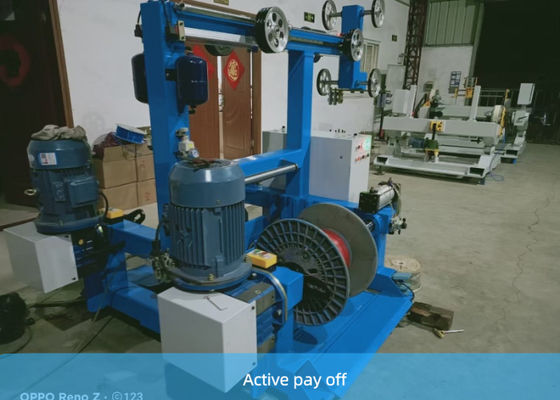

| 1 | el aviador del Dual-cono paga apagado | tipo del dual-carrete con la capilla | 1set | pague apagado | |
| 2 | extrusor de alta velocidad de 70m m | Φ70mm×26D | 1set | Saca el alambre | compresión ratios=1: 1,8 |
| 3 | Indicador del laser | LGD-25 | 1set | Línea indicador de la anchura | |
| 4 | canal Delantero-caliente del agua | 2meter | 1set | alambre de enfriamiento | |
| 5 | Acumulador vertical | 1set | rueda Φ300 del acumulador | ||
| 6 | extrusor de alta velocidad de 90m m | Φ90mm×26D | 1 台 | Saca el alambre | compresión ratios=1: 1,8 |
| 7 | Indicador del laser | LGD-25 | 1set | Línea indicador de la anchura | |
| 8 | control penal | Tipo del PLC | 1set | control de sistema | |
| 9 | canal segundo-caliente del agua | 2meter | 1set | alambre de enfriamiento | |
| 10 | impresora de alta velocidad | tipo de mezcla dinámico | 1set | para la impresión de la capa de la chaqueta | |
| 11 | canal del agua de la capa doble | 4meter delantero, parte posterior los 4*4m | 1set | alambre de enfriamiento | |
| 12 | tipo horizontal acumulador | el 12m | 1set | Control de tensión, tienda del alambre | rueda Φ300 del acumulador |
| 13 | cabrestante doble de la rueda | Φ600mm | 1set | Tracción del cable | |
| 14 | Sparker de la frecuencia del poder | 15KV | 1set | prueba de alto voltaje | |

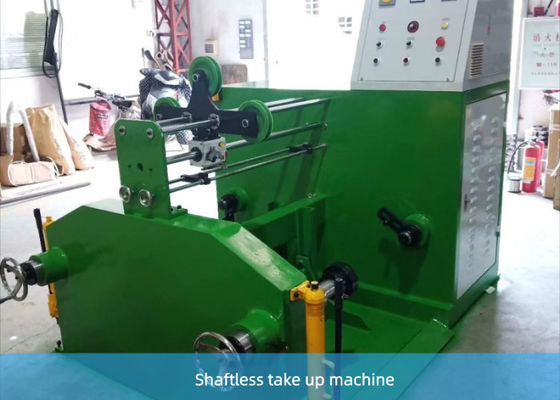

| 15 | La cabeza doble toma la máquina | Φ800mm | 1set | cable el rebobinar | |
| 16 | Cruceta especial del cable del picovoltio | U14 | 2sets | formación | |
| 17 | Tornillo especial del cable LSZH del picovoltio | 2sets | formación | ||
| 18 | Recambios | 1set |
