Corte y cambio autos Bobbin Take Up Traverse Machine del tubo flojo de la fibra

máquina 20220228.pdf del cable de fribra óptica del i-suntop

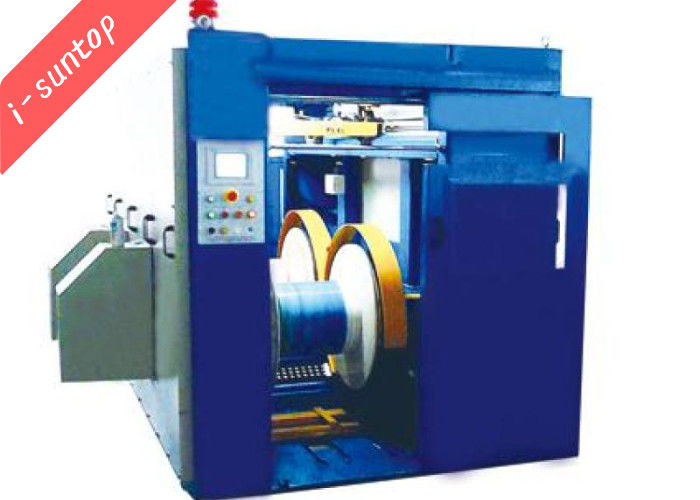

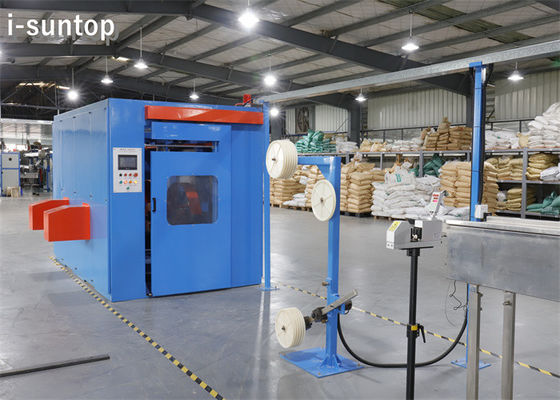

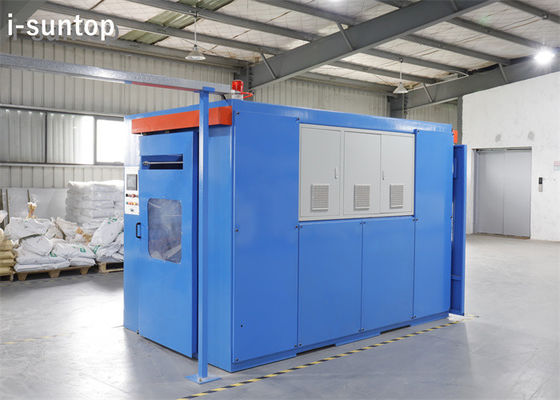

1. Estructura para el corte y el cambio autos Bobbin Take Up Traverse Machine del tubo flojo de la fibra:

• La línea unidad se compone del motor universal del inversor de la CA de 3kw dongguan, de la correa síncrona, de la rueda síncrona de la correa y del freno. El motor es conducido por la correa síncrona, que lleva a la rotación de la rueda grande conectada con el eje de enrrollamiento, que conducirá el círculo de enrrollamiento para terminar para tomar proceso.
• La unidad de elevación de la bobina se compone del estante de elevación y top de la fijación con abrazadera. El empuje de la bobina en el levantamiento del marco, entonces botón artificial del control de la bobina del comienzo, después del cilindro que asciende a un cilindro automático especificado de la parada de la altura, después al cilindro de fijación con abrazadera conduce el vice top hacia fuera automáticamente, el eje y los encanilla de cerca junto.
• La parte transversal consiste en el motor servo de la CA de 750w Panasonic, un sistema de la rueda síncrona de la correa, barra del tornillo, carril de guía linear y sistema de la inversión. Conducido por el motor a través de un sistema de rotación síncrona del tornillo de la bola de la rueda de la correa. Ajustando la velocidad del motor, puede cubrir las necesidades de diverso requisito de la echada. El sistema de inversión adopta el modo ajustable, que se puede ajustar según la anchura de la bobina. Puede también ser ajustado para asegurarse de que la travesía está cambiada en una posición razonable.
• El mecanismo del movimiento transversal está instalado en el haz sobre toma la bobina, y consiste en el motor asincrónico trifásico 370w, el reductor, la rueda síncrona de la correa, la correa síncrona y el coche móvil. El coche móvil por el motor a través de un reductor del engranaje en la rotación síncrona de la rueda de la polea del accionamiento de disco, a través de la correa síncrona conducir el coche en el movimiento del haz, a la posición requerida para automáticamente, estructura simple, operación confiable.

2. Especificación para el corte y el cambio autos Bobbin Take Up Traverse Machine del tubo flojo de la fibra:

El sistema de control electrónico adopta la operación de la pantalla táctil del control y de la lógica del PLC. El control eléctrico separado cabinet.PLC adopta productos de la serie de Siemens S7-300; El inversor de la CA adopta productos de DANFOSS; Productos universales del motor de dongguan del USO del motor de la conversión de frecuencia de la CA; Los productos de Panasonic del USO del sistema de servo de la CA; El interruptor del aire, el contactor y otros aparatos eléctricos de baja presión adoptan los productos de Siemens; Las retransmisiones intermedias adoptan los productos de Schneider. Fuente de alimentación según la línea de cinco cables trifásica de la distribución; Toda la cubierta y gabinetes de control del equipo tienen poner a tierra confiable. La baja tensión que los dispositivos eléctricos adoptan, instalación eléctrica cumple estándar internacional del IEC.

3. Paramters principales para el corte y el cambio autos Bobbin Take Up Traverse Machine del tubo flojo de la fibra:
