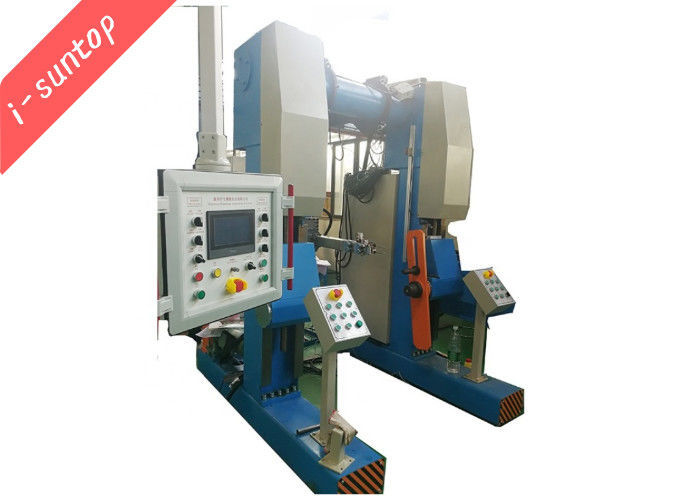

La travesía automática del brazo robótico toma la máquina para los cables de fribra óptica al aire libre
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | I-suntop |
| Certificación: | SGS |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | By negotiation |
| Detalles de empaquetado: | Caja plástica de film+wooden |
| Tiempo de entrega: | Días de Min.50working |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 10sets/month |
|
Información detallada |
|||
| Velocidad del viento: | Máximo 100m/min | Tensión de enrrollamiento: | 30N~300N |
|---|---|---|---|
| Diámetro del carrete: | 800-1600m m | Diámetro del cable óptico: | 6-18m m |
| Tamaño del poder: | 2KVA, alambre de la CA 3phase+N wire+ground de 380V 50Hz | Servicio: | garantía 12month |
| Resaltar: | la travesía automática 300N toma la máquina,2KVA toman de través la máquina |
||
Descripción de producto
La travesía automática del brazo robótico toma la máquina para los cables de fribra óptica al aire libre
máquina 20220228.pdf del cable de fribra óptica del i-suntop
uso 1.Equipment
Esta máquina usada principalmente para atravesar y tomar todos los cables, seguridad óptima, en los cables manuales de la compensación de la utilidad, reduciendo los riesgos para la seguridad. Y él asegurar calidad de enrrollamiento uniforme y ninguna travesía del cable.
parámetros 2.Technical
| Velocidad del viento | Máximo 100m/min |
| Tensión de enrrollamiento | 30N~300N |
| Diámetro del carrete | LOS 0.8M~1.6M |
| Barril | 400m m mínimos |
| Diámetro del producto | 6-18m m (puede ajustar) |
| Poder |
1.5KW |
especificación 3.Main y funcionamiento

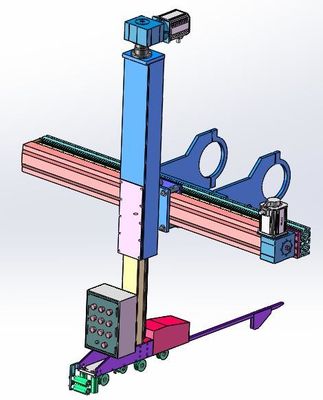

Dispositivo transversal del brazo de A.Robot

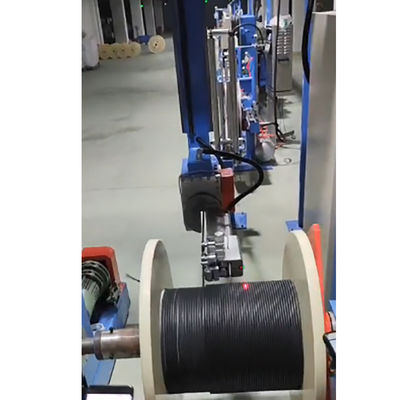

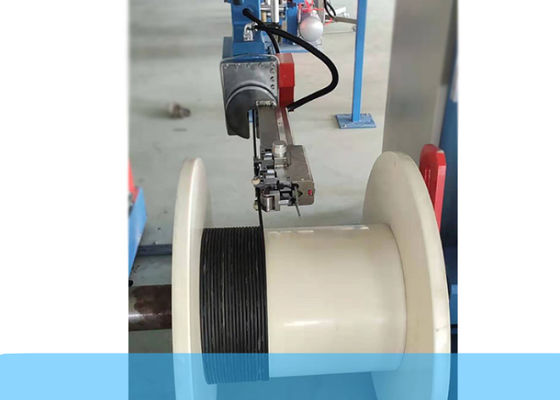

La estructura es un manipulante suspendido, que se integra en el alambre de tierra del pórtico del carril para tomar el marco para ahorrar el espacio vacío de la instalación. La declaración relativa de la transformación se divide en eje de X y eje de Y. El eje de X es la dirección transversal horizontal, y el eje de Y es la dirección de levantamiento vertical. No se requiere ninguna intervención humana en curso de travesía;
Manera transversal: Travesía linear serva del tornillo de la bola del carril de guía del motor +HIWIN de Panasonic +TBI; Es más estable que tipo tradicional del pórtico y tiene menos error. Es más ordenada. La elevación automática del brazo del robot es detectada por el sensor, de modo que el ángulo entre el brazo del robot y la bobina del alambre sea siempre constante, y la travesía está aseada. La estructura de elevación de Y-AXIS se compone del engranaje de estante helicoidal especial linear servo del carril de guía de la pista +YYC de la diapositiva del motor +HIWIN de panasonic. Estructura compacta, buen funcionamiento
●Motor servo transversal del motor 1KW panasonic
●Motor servo del motor 1KW panasonic de Lifiting
●HIWIN Taiwán HIWIN
●tornillo transversal Taiwán TBI de la bola
●Estante de elevación Taiwán YYC
●viaje transversal horizontal 1300m m de X-AXIS
●Viaje de levantamiento vertical 1050m m del eje de Y
